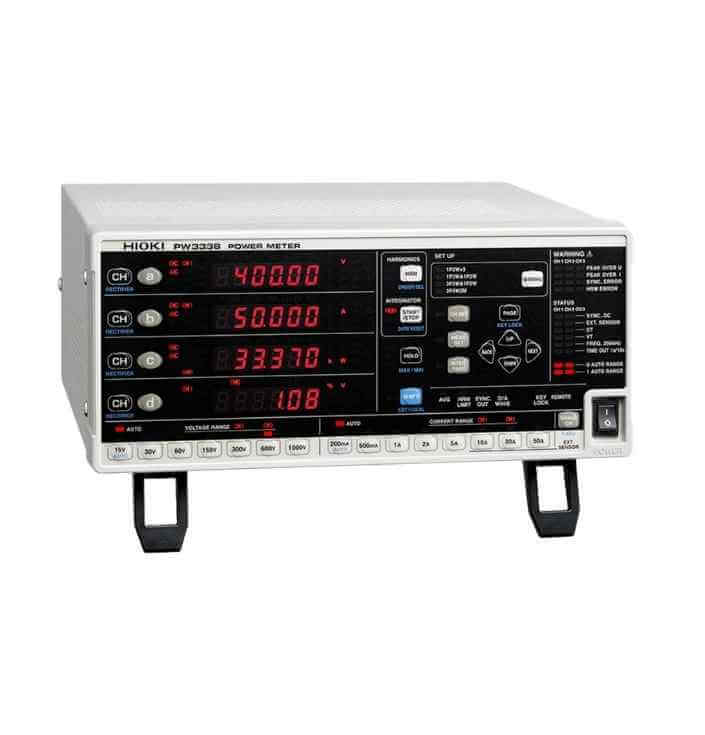

THIẾT BỊ ĐO CÔNG SUẤT HIOKI PW3336

Các dạng mạch đo

1 pha 2 dây, 1 pha 3 dây, 3 pha 3 dây (Cài đặt phạm vi đo dòng điện/ điện áp cho mỗi chế độ mạch)

Danh mục đo lường

Điện áp, Dòng điện, công suất tác dụng, Công suất biểu kiến, Công suất phản kháng, Hệ Số công suất, Góc pha, Tần số, Hiệu suất, Tích hợp dòng điện, Tích hợp công suất tác dụng, Thời gian tích hợp, Giá trị đỉnh dạng sóng điện áp, Giá trị đỉnh dạng sóng dòng điện, Hệ số đỉnh điện áp, Hệ số đỉnh dòng điện, Dòng điện trung bình , Công suất tác dụng trung bình , hệ số gợn điện áp, Hệ số gợn  dòng điện

Các thông số sóng hài

Phạm vi tần số đồng bộ: 10 Hz đến 640 Hz, Phân tích đến bậc thứ 50

Giá trị  RMS sóng hài điện áp, Giá trị RMS sóng hài dòng điện , sóng hài công suất tác dụng , Tổng độ méo sóng hài điện áp , Tổng độ méo sóng hài dòng điện , Điện áp sóng cơ bản, Dòng điện sóng cơ bản,  công suất tác dụng sóng cơ bản,  công suất biểu kiến sóng cơ bản,  công suất phản kháng sóng cơ bản , hệ số công suất sóng cơ bản (hệ số công suất dịch chuyển),  chênh lệch pha dòng điện điện áp sóng cơ bản, Chênh lệch pha  điện áp sóng cơ bản liên kênh, Chênh lệch pha dòng điện sóng  cơ bản  liên kênh, %  sóng hài điện áp , %   sóng hài dòng điện.

(Các thông số sau có thể được tải xuống dưới dạng dữ liệu chỉ thông qua cách thức truyền dữ tin với PC nhưng không được hiển thị: Góc pha sóng hài điện áp , Góc pha sóng hài dòng điện , Chênh lệch pha sóng hài dòng điện điện áp )

Dải đo

Điện áp: AC/DC 15 V đến 1000 V, 7 dải
Dòng điện : AC/DC 200 mA đến 50 A, 8 dải
Công suất : 3.0000 W đến 100.00 kW (Phụ thuộc vào kết hợp dải điện áp và dòng điện)

Phép đo tích hợp (Thời gian tích hợp lên đến 10,000 giờ)

[Dòng điện] Số chữ số hiển thị: 6 số (từ 0.00000 mAh, tích phân phân cực độc lập và giá trị tổng)
[Công suất tác dụng] Số chữ số hiển thị: 6 số (từ 0.00000 mWh, tích hợp cực độc lập và giá trị tổng)

Điện trở vào (50/60 Hz)

[Điện áp] 2 MΩ, [Dòng điện] 1 mΩ hoặc nhỏ hơn (đầu vào trực tiếp)

Độ chính xác cơ bản (Công suất tác dụng)

±0.1% rdg. ±0.1% f.s. (DC)
±0.1% rdg. ±0.05% f.s. (45 Hz đến 66 Hz, mức đầu vào < 50% f.s.)
±0.15% rdg. (45 Hz đến 66 Hz, 50% f.s. ≤ mức đầu vào)

Tốc độ làm mới hiển thị

5 lần/s đến 20 giây (phụ thuộc vào thiết lập thời gian trung bình)

Đặc tính tần số

DC, 0.1 Hz đến 100 kHz

Đầu ra D/A (chỉ các model -02/-03)

16 kênh (có thể lựa chọn từ các hạng mục sau), đầu ra dạng mức DC ±2 V, Đầu ra dạng sóng 1 V f.s.
Đầu ra dạng mức, đầu ra dạng sóng tức thời (điện áp, dòng điện, công suất tác dụng)
Đầu ra mức (công suất biểu kiến, công suất phản kháng, hệ số công suất, hoặc khác)
Đầu ra dạng mức tốc độ cao công suất tác dụng

Chức năng

[Phương pháp chỉnh lưu] AC+DC, AC+DC Umn, AC, DC, FND, Dải đo tự động, Trung bình, thiết lập tỷ lệ VT hoặc CT, Điều khiển đồng bộ , MAX/MIN, và nhiều chức năng khác

Giao diện

Tiêu chuẩn RS-232C / LAN standard, (model -01/-03 gồm GP-IB)

Nguồn điện

100 đến 240 V AC, 50/60 Hz, tối đa 40 VA

Kích thước và khối lượng

305 mm (12.01 in) W × 132 mm (5.20 in) H × 256 mm (10.08 in) D, 5.2 kg (183.4 oz)

Phụ kiện

Hướng dẫn sử dụng ×1, Hướng dẫn đo lường ×1, Dây điện ×1
