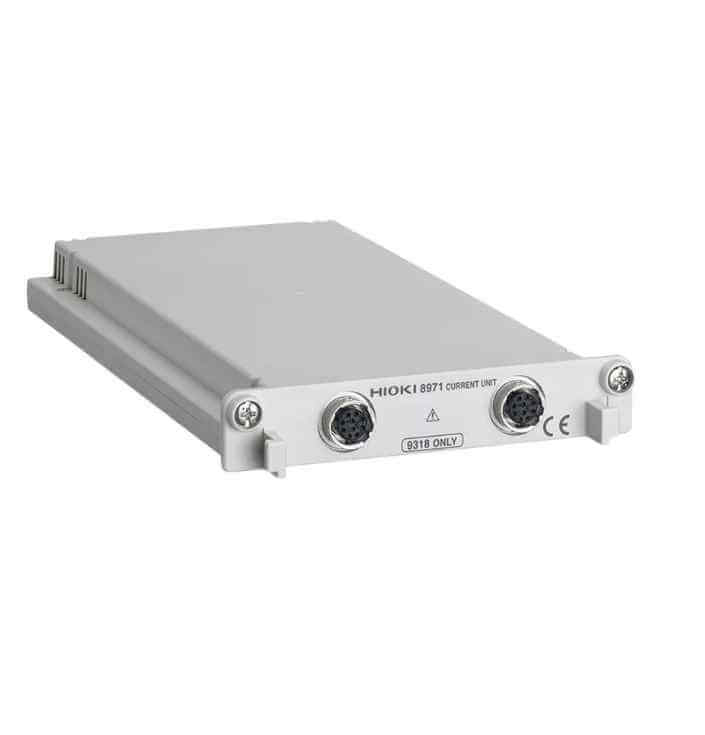

NGÕ VÀO DÒNG ĐIỆN HIOKI 8971
Thông tin sản phẩm
| THÔNG SỐ | MÔ TẢ |
|---|---|
| Chức năng đo (Measurement Functions) | Số kênh: 2 kênh. Đo dòng điện với cảm biến dòng điện tùy chọn. Tối đa 4 module có thể kết nối với bộ ghi Hioki 8847 |
| Đầu nối ngõ vào (Input Connectors) | Đầu nối cảm biến (trở kháng đầu vào 1 MΩ), đầu nối chuyên dụng cho cảm biến dòng điện thông qua cáp chuyển đổi 9318, chung mass với bộ ghi |
| Cảm biến dòng điện tương thích (Compatible Current Sensors) | CT6863, CT6862, 9709, 9279, 9278, 9277, 9272-10 (kết nối với 8971 thông qua cáp chuyển đổi 9318) |
| Dải đo (Measurement Range) | Sử dụng 9272-10 (20A), 9277: 100 mA đến 5 A/div (f.s.=20 div, 6 mức) Sử dụng CT6862: 200 mA đến 10 A/div (f.s.=20 div, 6 mức) Sử dụng 9272-10 (200A), 9278, CT6863: 1 A đến 50 A/div (f.s.=20 div, 6 mức) Sử dụng 9279, 9709: 2 A đến 100 A/div (f.s.=20 div, 6 mức) |
| Độ chính xác (Accuracy) | Sử dụng 9278, 9279: ±0.85% f.s. Sử dụng cảm biến khác: ±0.65% f.s. |
| Độ chính xác biên độ RMS | ±1% f.s. (DC, 30 Hz đến 1 kHz) ±3% f.s. (1 kHz đến 10 kHz) |
| Thời gian đáp ứng RMS | 100 ms (thời gian tăng từ 0 đến 90% toàn thang) |
| Hệ số đỉnh (Crest Factor) | 2 |
| Đặc tính tần số (Frequency Characteristics) | DC đến 100 kHz, ±3 dB (với ghép AC: 7 Hz đến 100 kHz) |
| Độ phân giải đo (Measurement Resolution) | 1/100 của thang đo |
| Tốc độ lấy mẫu cao nhất (Highest Sampling Rate) | 1 MS/s (lấy mẫu đồng thời trên 2 kênh) |
| Chức năng khác (Other Functions) | Ghép tín hiệu đầu vào: AC / DC / GND Bộ lọc thông thấp: 5, 50, 500, 5k, 50kHz hoặc OFF |
| Kích thước và khối lượng (Dimensions and Mass) | 106 mm (R) × 19.8 mm (C) × 196.5 mm (S) Khối lượng: 250 g |
| Phụ kiện (Accessories) | Cáp chuyển đổi 9318 × 2 (dùng để kết nối cảm biến dòng điện với 8971) |
