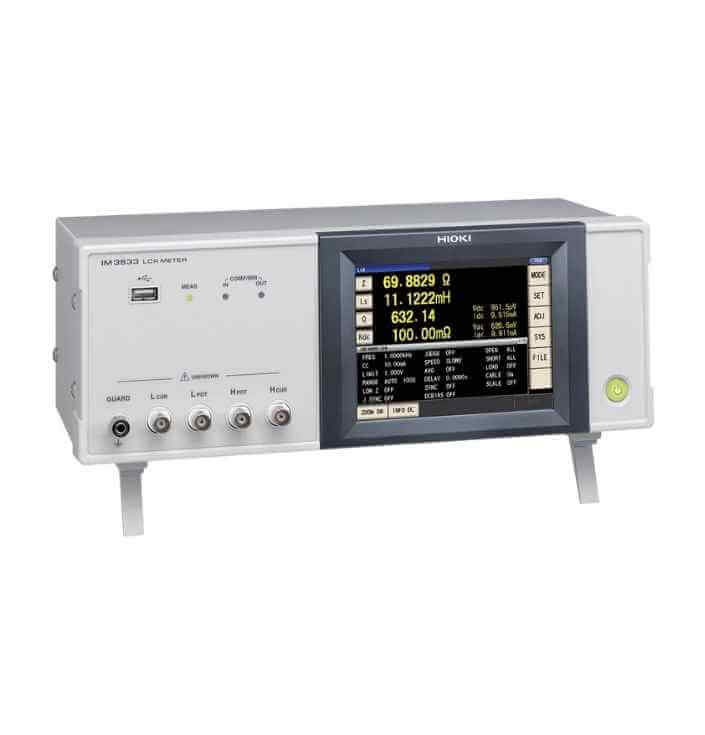

THIẾT BỊ ĐO LCR HIOKI IM3533

IM3533

IM3533-01

LCR, Thử nghiệm máy biến áp (N, M, ΔL) và Thử nghiệm liên tục (chế độ LCR)

LCR, Kiểm tra máy biến áp (N, M, ΔL), Máy phân tích (kiểm tra quét), Kiểm tra liên tục (chế độ LCR/Máy phân tích)

Z, Y, θ, Rs (ESR), Rp, Rdc (Điện trở DC), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, N, M, ΔL, T

100 mΩ to 100 MΩ, 10 ranges (All parameters defined in terms of Z.)

Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp : ± (0.00000 [unit] to 9.99999G [unit]) Real value display for Z and Y only
θ: ± (0.000° to 180.000°), D: ± (0.00000 to 9.99999)
Q: ± (0.00 to 99999.9), Δ%: ± (0.0000% to 999.999%), T: -10.0°C to 99.9°C

Z : ±0.05% rdg. θ: ±0.03°

1 mHz – 200 kHz (độ phân giải cài đặt 5 chữ số và độ phân giải tối thiểu 1 mHz)

Chế độ bình thường
– Chế độ V, chế độ CV: 5 mV – 5 Vrms, các bước 1 mVrms
– Chế độ CC: 10 μA – 50 mArms, các bước 10 μArms
Chế độ chính xác cao trở kháng thấp
– Chế độ V, chế độ CV: 5 mV – 2,5 Vrms, các bước 1 mVrms
– Chế độ CC: 10 μA – 100 mArms, 10 μArms bước

Chế độ bình thường là: 100 Ω, Chế độ chính xác cao trở kháng thấp là: 25 Ω

Màn hình màu cảm ứng TFT 5,7 inch, màn hình có thể cài đặt thành BẬT / TẮT

2 giây (1 kHz, FAST, hiển thị OFF, representative value)

Đo lường độ lệch DC, Bộ so sánh, bù nhiệt độ điện trở DC (hiển thị nhiệt độ tham chiếu đã chuyển đổi), Đo lường BIN (chức năng phân loại), Chức năng bộ nhớ, Tải/lưu bảng điều khiển.

EXT I/O (Trình xử lý), bộ nhớ USB, giao tiếp USB (tốc độ cao)
Tùy chọn: Chọn 1 từ RS-232C, GP-IB hoặc LAN

100 – 240 V AC, 50/60 Hz, 50 VA lớn nhất

330 mm (12.99 in) W × 119 mm (4.69 in) H × 168 mm (6.61 in) D, 3.1 kg (109.3 oz)

Dây nguồn × 1, Đĩa phần mềm CD-R, Sách hướng dẫn × 1
