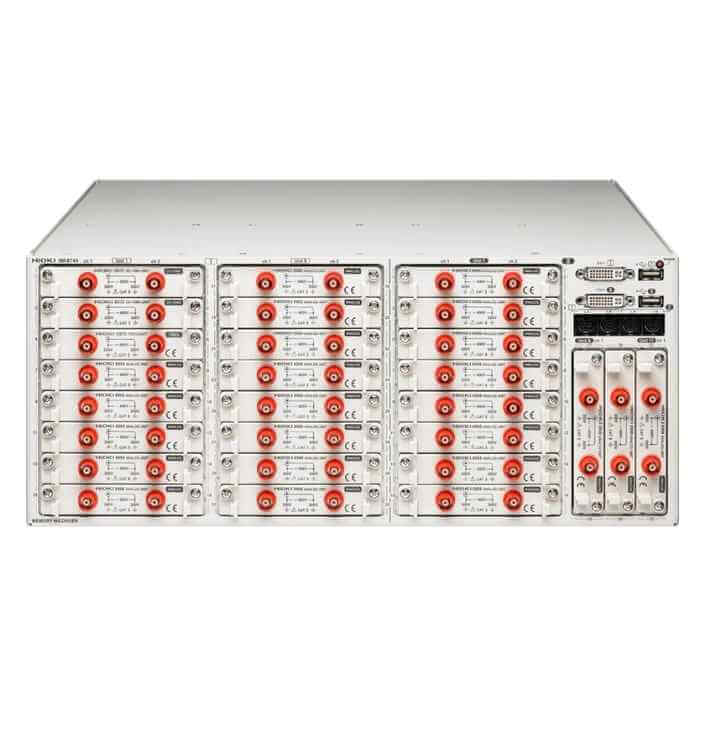

THIẾT BỊ ĐO VÀ GHI ĐA NĂNG HIOKI MR8740
| Tối đa số kênh | [Khối I] 32 ch analog + 8 ch logic hoặc 29 ch analog + 56 ch logic (khi được sử dụng với đầu vào logic tích hợp + đơn vị logic plug-in 8973 × 3) [Khối II] 22 ch analog + 8 ch logic hoặc 19 ch analog + 56 ch logic (khi được sử dụng với đầu vào logic tích hợp + đơn vị logic plug-in 8973 × 3) |
|---|---|
| Số lượng khe cắm | [Khối I] 16 vị trí (Tối đa 16) [Khối II] 11 vị trí (Tối đa 11) [Giới hạn về số lượng khe cắm] khi sử dụng Thiết bị hiện tại 8971: Max. 4, Khi sử dụng Đơn vị logic 8973: [Khối I] Max. 3; không thể sử dụng các vị trí từ 9 đến 16 [Khối II] Max. 3; không thể sử dụng các vị trí từ 9 đến 11 |
| Số kênh logic | [Khối I] 8 ch logic (Đầu cuối thăm dò logic GND chia sẻ GND chung với khung.) [Khối II] 8 ch logic (Đầu cuối thăm dò logic GND chia sẻ GND chung với khung.) [Giới hạn sử dụng đầu vào logic tích hợp] áp dụng cho cả Khối I và Khối II (với phép đo logic BẬT) - Độ phân giải đo lường trên các khe 1 và 2 được giới hạn lên đến 12 bit - Không thể sử dụng Đơn vị tần số 8970 trên các khe 1 và 2 - Khi sử dụng DVM Unit MR8990 trên các khe 1 hoặc 2: không thể sử dụng đầu vào logic tích hợp |
| Phạm vi đo lường (20 div toàn thang đo) | 5 mV đến 20 V / div, 12 dải, độ phân giải: 1/100 dải (khi sử dụng 8966) 5 mV đến 50 V / div, 5 dải, độ phân giải: 1 / 50.000 dải (khi sử dụng MR8990) |
| Tối đa đầu vào cho phép | 400 V DC (khi sử dụng 8966; điện áp giới hạn trên có thể được áp dụng giữa các cực đầu vào mà không bị hỏng) |
| Tối đa điện áp định mức với đất | 300 V AC/DC (đầu vào và thiết bị được cách ly; giữa kênh đầu vào và khung; điện áp giới hạn trên có thể được áp dụng giữa kênh đầu vào mà không bị hư hại) |
| Đặc tính tần số | DC đến 5 MHz (-3 dB, khi sử dụng 8966) |
| Trục thời gian (hoạt động MEMORY) | 5 µs đến 5 phút / div; 26 dãy; độ phân giải trục thời gian: 100 điểm / div; mở rộng trục thời gian: 3 giai đoạn từ × 2 đến × 10; nén: 13 giai đoạn từ 1/2 đến 1 / 20.000 |
| Chức năng đo kiểm | Bộ nhớ (ghi tốc độ cao), FFT |
| Dung lượng bộ nhớ | 16 MW / ch (cố định), tổng số 864 MW được lắp đặt |
| Bộ nhớ ngoài | Thẻ nhớ USB (USB 2.0) |
| Hiển thị | Không có (1 đầu cuối DVI kỹ thuật số trên mỗi khối, 800 × 600 điểm) |
| Kết nối ngoài | [LAN] 100Base-TX (hỗ trợ DHCP và DNS, máy chủ FTP, máy chủ HTTP) [USB] Ổ cắm USB 2.0 Series A × 2 (hoạt động chuột) |
| Nguồn | 100 đến 240 V AC, 50/60 Hz (tối đa 250 VA) |
| Kích thước và khối lượng | 426 mm (16,77 in) W × 177 mm (6,97 in) H × 505 mm (19,88 in) D, 10,8 kg (381,0 oz) (chỉ thiết bị chính) |
| Phụ kiện | Hướng dẫn sử dụng × 1, Đĩa ứng dụng (Wv xem sóng, Bảng lệnh giao tiếp) × 1, Dây nguồn × 1 |
Hỗ trợ LabVIEW và MATLAB
| Các mô hình tương thích | LabVIEW | Tập lệnh MATLAB | ||||
|---|---|---|---|---|---|---|
| MR8740 | Có sẵn | Có sẵn | ||||
| MR8741 | Có sẵn | Có sẵn | ||||
Giải pháp một thiết bị để ghi và tạo dạng sóng, Bộ ghi hệ thống đa kênh 54 kênh /tốc độ cao (gắn trên giá đỡ)
MR8740 là hệ thống thu thập dữ liệu có thể gắn trên giá, cung cấp các phép đo đa kênh, tốc độ cao trên tối đa 32+22 kênh. Mô-đun MR8990 DVM là một đơn vị đầu vào 2 kênh dành cho MR8740 để đo các dao động phút trong đầu ra từ các cảm biến trong ô tô và các thiết bị khác cũng như dao động điện áp trong các thiết bị như pin ở mức độ chính xác và độ phân giải cao. Sử dụng với Bộ tạo dạng sóng tùy ý U8793 để tạo bộ tạo chức năng, bộ tạo dạng sóng tùy ý và phép đo dạng sóng trong một thiết bị duy nhất.
Các tính năng chính:
