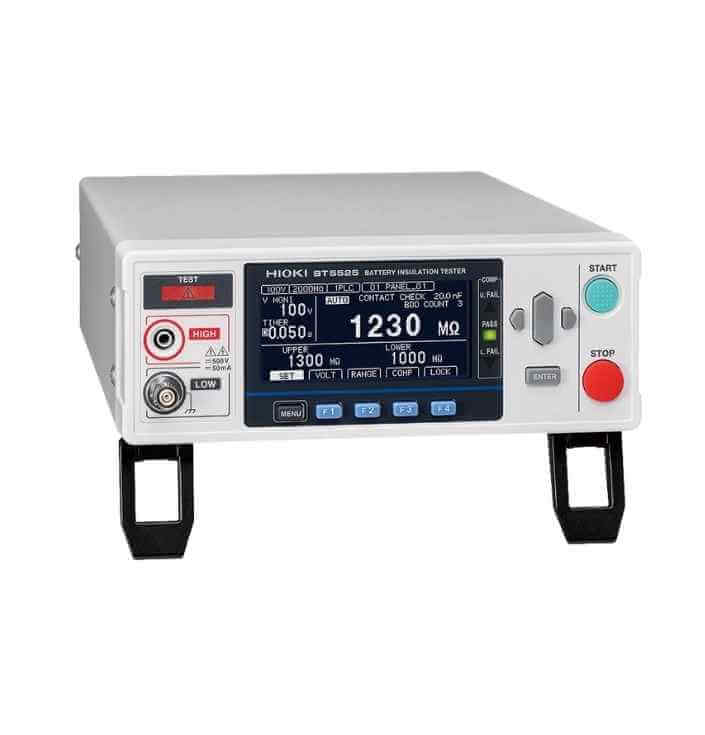

THIẾT BỊ KIỂM TRA CÁCH ĐIỆN PIN/ACQUY HIOKI BT5525
| Chức năng chính | Kiểm tra điện trở cách điện Chức năng Break Down Detect (BDD) Chức năng kiểm tra tiếp điểm |
|---|---|
| Đặc tính kỹ thuật đầu ra | Điện áp đầu ra: 25 V – 500 V, độ phân giải cài đặt 1 V Dòng điện sạc (Chức năng giới hạn dòng điện): 50 µA – 50 mA*1*2*3, độ phân giải thiết lập nhỏ nhất là 10 μA Dòng ngắn mạch: 60 mA trở xuống Dòng điện xả: 40 mA hoặc lớn hơn* 1: Các giới hạn liên quan đến bộ phát đầu ra sẽ dẫn đến lỗi, khiến phép đo bất khả thi, nếu tải điện dung xấp xỉ 50 μF hoặc hơn được kết nối trong khi sử dụng thiết lập giới hạn dòng điện ở mức 5.1 mA hoặc lớn hơn. * 2: Khi sử dụng thiết lập giới hạn dòng điện ở mức 5.1 mA hoặc hơn, phép đo bị buộc dừng lại nếu điện áp đầu ra không tối thiểu 20V ở mức 200 ms sau khi bắt đầu đo. Phép đo có thể thực hiện sau khi bị buộc dừng lại 1 giây. *3: Nếu giá trị giới hạn dòng điện được cài đặt từ 5.1 mA – 50.0 mA, dòng điện bị giới hạn đến 5 mA sau khi điện áp đầu ra đạt mức điện áp thiết lập |
| Đặc tính kỹ thuật phép đo | Phạm vi hiển thị giá trị điện trở: 0,050 MΩ – 9999 MΩ Dải điện trở: 2 MΩ, 20 MΩ, 200 MΩ, 2000 MΩ, AUTO |
| Đặc tính kỹ thuật cơ bản BT5525 | ±1,5％ rdg.±2 dgt. 25 V ≤ V < 100 V [0,05 MΩ đến 2 MΩ], 100 V ≤ V ≤ 500 V [0,2 MΩ đến 20 MΩ] |
| Đặc tính kỹ thuật thời gian | Thời gian kiểm tra: 0,050 giây đến 999,999 giây, TẮT Thời gian trễ của bộ so sánh: 0,001 giây đến 999,999 giây, TỰ ĐỘNG Tốc độ cập nhật hiển thị: 1 PLC Thời gian lấy mẫu: 1 PLC đến 100 PLC |
| Chức năng ghi nhớ | Chức năng lưu bảng điều khiển: Lưu đến 15 bộ điều kiện đo Chức năng ghi nhớ giá trị đo được: Lưu đến 999 giá trị đo được trên bộ nhớ trong của thiết bị |
| Chức năng đánh giá | Chế độ kiểm tra: Kiểm tra liên tục, PASS STOP, FAIL STOP Chức năng so sánh: UPPER_FAIL: Giá trị đo được> giá trị giới hạn trên PASS: Giá trị giới hạn trên ≥ giá trị đo được ≥ giá trị giới hạn dưới LOWER_FAIL: Giá trị đo được <giá trị giới hạn dưới |
| Các chức năng khác | Chức năng Break Down Detect (BDD): Phát hiện lỗi cách điện cực nhỏ gây ra bởi hiện tượng nhiễm tạp chất Chức năng kiểm tra tiếp điểm: Phương pháp đo điện dung 2 đầu Chức năng tự động xuất dữ liệu: Tự động xuất kết quả đo thông qua giao diện kết nối khi kết thúc kiểm tra Chức năng lệnh giám sát: Màn hình hiển thị các lệnh được gửi và nhận Chức năng giám sát I/O bên ngoài: Màn hình hiển thị tín hiệu ON/OFF đầu ra và trạng thái tín hiệu đầu vào Chức năng đầu ra Analog: Chuyển đổi các giá trị đo được thành 0 đến 4 V DC và tín hiệu đầu ra |
| Kết nối | USB, LAN, RS-232C, EXT. I / O |
| Nguồn | 100 V đến 240 V AC |
| Năng lượng tiêu thụ | Khoảng 20 VA * 4 * 4: Điều kiện nguồn điện là điện áp cung cấp 220 V, tần số nguồn cấp 50, 60 Hz, điện áp thử 200 V, giới hạn dòng điện 2 mA, và tải (điện trở 1GΩ và tụ điện 0.1 μF nối song song). |
| Nguồn điện định mức tối đa | 100 VA |
| Kích thước và khối lượng của Hioki BT5525 | Khoảng 215 mm (8,46 in) W × 80 mm (3,15 in) H × 306,5 mm (12,07 in) D (trừ các phần nhô ra), Xấp xỉ. 2,8 kg (98,8 oz) |
| Phụ kiện | Dây nguồn ×1, EXT. I/O male connector ×1, EXT. I/O connector cover ×1, EXT. I/O interlock cancellation jig ×1, Hướng dẫn khởi động ×1 |
