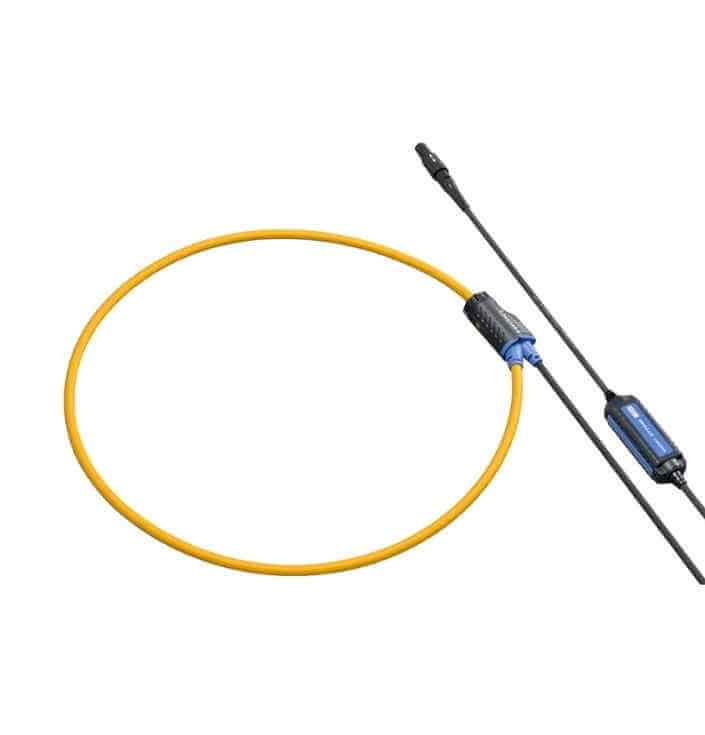

VÒNG MỞ RỘNG ĐO DÒNG AC 6000A, Φ254MM HIOKI CT7046
| Thông số | CT7046 | CT7045 | CT7044 |
|---|---|---|---|
| Dòng điện đo định mức | 6000 A AC | 6000 A AC | 6000 A AC |
| Dải đo nội bộ | 600 A AC / 6000 A AC (Dải đo được điều khiển bởi thiết bị chính) | 600 A AC / 6000 A AC (Dải đo được điều khiển bởi thiết bị chính) | 600 A AC / 6000 A AC (Dải đo được điều khiển bởi thiết bị chính) |
| Dòng vào tối đa cho phép | 10000 A liên tục (Ở dải 6000 A, 45–66 Hz, cần giảm tải) | 10000 A liên tục (Ở dải 6000 A, 45–66 Hz, cần giảm tải) | 10000 A liên tục (Ở dải 6000 A, 45–66 Hz, cần giảm tải) |
| Băng thông | 10 Hz – 50 kHz (±3 dB) (Khi dùng với CM7290 hoặc CM7291: 10 Hz – 1 kHz) | 10 Hz – 50 kHz (±3 dB) (Khi dùng với CM7290 hoặc CM7291: 10 Hz – 1 kHz) | 10 Hz – 50 kHz (±3 dB) (Khi dùng với CM7290 hoặc CM7291: 10 Hz – 1 kHz) |
| Độ chính xác biên độ & pha | ±1.5 % rdg. ±0.25 % f.s. (f.s. là dải nội bộ, 45–66 Hz) ±1° | ±1.5 % rdg. ±0.25 % f.s. (f.s. là dải nội bộ, 45–66 Hz) ±1° | ±1.5 % rdg. ±0.25 % f.s. (f.s. là dải nội bộ, 45–66 Hz) ±1° |
| Tỷ lệ đầu ra | 1 mV/A (600 A*), 0.1 mV/A (6000 A) Chỉ chọn được khi dùng với CM7290, CM7291, PQ3100 | 1 mV/A (600 A*), 0.1 mV/A (6000 A) Chỉ chọn được khi dùng với CM7290, CM7291, PQ3100 | 1 mV/A (600 A*), 0.1 mV/A (6000 A) Chỉ chọn được khi dùng với CM7290, CM7291, PQ3100 |
| Điện áp định mức tối đa so với đất | AC 600 V (CAT IV) AC 1000 V (CAT III) | AC 600 V (CAT IV) AC 1000 V (CAT III) | AC 600 V (CAT IV) AC 1000 V (CAT III) |
| Đường kính vòng kẹp | φ 254 mm (10.00 in) hoặc nhỏ hơn | φ 180 mm (7.09 in) hoặc nhỏ hơn | φ 100 mm (3.94 in) hoặc nhỏ hơn |
| Chống bụi & nước | IP54 (Khi kết nối thiết bị hỗ trợ, không đo khi ướt) | IP54 (Khi kết nối thiết bị hỗ trợ, không đo khi ướt) | IP54 (Khi kết nối thiết bị hỗ trợ, không đo khi ướt) |
| Đầu nối ngõ ra | HIOKI PL14 | HIOKI PL14 | HIOKI PL14 |
| Nhiệt độ hoạt động | -25 °C đến 65 °C (-13 °F đến 149 °F) | -25 °C đến 65 °C (-13 °F đến 149 °F) | -25 °C đến 65 °C (-13 °F đến 149 °F) |
| Kích thước | Đường kính cáp vòng mềm: φ7.4 mm Chiều dài từ vòng mềm đến hộp pin: 2.3 m Cáp ngõ ra: 20 cm Hộp pin: 25 × 72 × 20 mm | Giống CT7046 | Giống CT7046 |
| Khối lượng | 186 g (6.6 oz) | 174 g (6.1 oz) | 160 g (5.6 oz) |
| Phụ kiện đi kèm | Hướng dẫn sử dụng ×1 | Hướng dẫn sử dụng ×1 | Hướng dẫn sử dụng ×1 |
